درب‌های قابل پشتیبانیاتوماتیک، نیمه‌اتوماتیک، دستی
سیستم موقعیت‌یابی Shaftانکودر / سنسور و آهنربا
نوع سرویس‌دهیFull، Down، Selective
انواع خروجی نمایشگرGray, Binary, 7-Segment, MODBUS
سیستم آوااعلان طبقه، موسیقی، انتخاب زبان
دسترسی از راه دوربلوتوث + نرم‌افزار موبایل اشتولز
نحوه راه‌اندازی موتوربدون کنتاکتور – STO
الگوریتم کنترل سرعتHPC / PID
امنیت نرم‌افزاررمز عبور – تعداد استارت
اتصال دکمه‌های احضارسریال / موازی صفر ولت
به‌روزرسانی نرم‌افزاراز طریق بلوتوث
تراول کابل24 رشته
رابط کاربریاپ اشتولز + نمایشگر
وزن4.5kg
ابعاد181.5 × 358 × 195 mm
الگوریتم کنترل موتور
HPC، PID، Inertia Compensation، Position Lock در شروع حرکت و توقف،
عملکرد Anti-Rollback،
جبران لغزش، جبران کششاور، High Frequency Injection
سیستم آوا
یکپارچه با برد رویزیون
امکان تغییر اعلان طبقه از طریق نرم‌افزار موبایل اشتولز
پخش موسیقی انتخابی کاربر
پخش پیام خوش‌آمدگویی (قابل تنظیم از طریق نرم‌افزار موبایل اشتولز)
عملکرد زنگ ورودی (Ding-Dong)
قابلیت کالیبراسیون خودکار (Shaft Learning)
گم نکردن موقعیت کابین در صورت توقف ناگهانی کابین و یا قطعی برق
تشخیص خودکار جهت انکودر
الگوریتم هوشمند برای تشخیص جهت انکودر و اصلاح خودکار آن در صورت اشتباه بودن اتصالات
قابلیت لغو فرمان شاسی کابین
در صورت انتخاب طبقه اشتباه، با فشردن مجدد دکمه آن طبقه می‌توانید فرمان ارسال شده به تابلو فرمان را لغو کنید
تخمین لختی مکانیکی سیستم
لختی مکانیکی سیستم آسانسور تأثیر بسیار زیادی بر کیفیت حرکت آن دارد.
روش‌های معمول کنترل موتور معمولاً نمی‌توانند تأثیر لختی سیستم را با دقت بالا در معادلات کنترل سرعت لحاظ کنند.
اشتولز (STOLZ) با استفاده از یک روش نوآورانه می‌تواند لختی سیستم را با دقت بسیار بالا تخمین بزند
و با کمک الگوریتم کنترل HPC، کیفیت و دقت کنترل موتور را به‌طور قابل توجهی بهبود دهد.
تاریخچه‌ی خطا
صد خطای آخر سیستم با جزئیات دقیقی مانند زمان وقوع خطا، تعداد دفعات تکرار خطا و وضعیت قسمت‌های
مخ ف آسانسور در زمان وقوع خطا در حافظه دستگاه ذخیره می‌شوند.
ورودی و خروجی قابل برنامه‌ریزی
اشتولز (STOLZ) دارای ترمینال‌های قابل برنامه‌ریزی است که با دقت در مناسب‌ترین
جای ممکن قرار داده شده‌اند تا کار نصب دستگاه راحت‌تر باشد.
Attendant Service
در صورت فعال بودن این قابلیت، آسانسور فقط از طریق شاسی داخل کابین قابل هدایت است.
حالت عملکرد Direct Approach
فقط با تنظیم یک پارامتر می‌توانید به یک منحنی حرکت بهینه، سریع و بدون خَرش دست پیدا کنید.
حالت عملکرد Distance Approach (سیستم‌های حلقه باز)
منحنی حرکت نرم، بهینه و به فرم S برای سیستم‌های حلقه باز
نیازی به پالس انکودر نیست، فقط کاهش فاصله دوراندازی را وارد کنید.
کنترل گروهی تا هشت آسانسور
با استفاده از ماژول کنترل گروهی اشتولز، می‌توانید تا هشت آسانسور را در قالب یک گروه راه‌اندازی کنید.
الگوریتم جدید و هوشمند اشتولز به شما کمک می‌کند تا سرعت، مصرف انرژی کمتر داشته باشید و
ترافیک ساختمان را به بهترین شکل مدیریت کنید.
عملکرد Short Floor
در ساختمان‌هایی با طبقات کوتاه، آسانسور معمولاً نمی‌تواند در حین حرکت در فاصله یک طبقه به سرعت نامی برسد.
به همین دلیل، حرکت بین این طبقات می‌تواند طولانی و خسته‌کننده باشد.
با فعال کردن این قابلیت، زمان حرکت در طبقات کوتاه بهینه‌سازی می‌شود.
حالت VIP
با فعال کردن این ویژگی، فرمان کاربران VIP با اولویت بالاتری پردازش خواهد شد.
فیلتر داخلی EMI
فیلتر EMI در ورودی سیستم‌های الکترونیکی نصب می‌شود و علاوه بر حذف
نوسانات و تداخلات ناشی از تغذیه ورودی، می‌تواند از خروج نویز از سیستم به شبکه برق جلوگیری کند.
قابلیت هم‌سطح‌سازی مجدد کابین با طبقه
اگر این قابلیت فعال باشد، در صورتی که هنگام پیاده شدن مسافران
یا تخلیه بار اختلاف سطح به‌وجود بیاید، هم‌سطح‌سازی مجدد به‌صورت خودکار انجام می‌شود.
ADO
با فعال کردن این قابلیت، زمان انتظار مسافران کاهش می‌یابد.
هنگامی که آسانسور به طبقه مقصد می‌رسد، قبل از توقف، درب‌ها شروع به باز شدن می‌کنند
و هنگامی که آسانسور در طبقه متوقف شود، درب‌ها به‌طور کامل باز می‌شوند.
این قابلیت به‌واسطه ماژول ADO قابل پیاده‌سازی است و همه الزامات ایمنی و استانداردها را رعایت می‌کند.
DFC
عملکرد نادرست درب‌ها یکی از مهم‌ترین عوامل خطرزا در آسانسورهاست.
برای اطمینان از عملکرد صحیح درب‌ها و به‌ویژه برای اطمینان از پل نبودن
اتصال مدار ایمنی درب‌ها،
از برد DFC استفاده می‌شود.
UCM
حرکت ناخواسته آسانسور یکی از خطرات قابل توجه در آسانسورهاست.
برای تشخیص حرکت ناخواسته آسانسور با درب باز، نصب یک سیستم تشخیص معتبر الزامی است.
قطعات الکترونیکی یا مکانیکی معیوب می‌توانند به‌طور غیرمنتظره‌ای
منجر به جابجایی کابین شوند و حوادث ناگواری را رقم بزنند.
به همین دلیل، استفاده از سیستم UCM برای همه آسانسورها در بسیاری از کشورها الزامی است.
عملکرد بدون کنتاکتور
با کمک سیستم کنترل یکپارچه اشتولز (STOLZ) می‌توانید بدون نیاز به کنتاکتور موتور،
سیستم آسانسور را راه‌اندازی کنید که این می‌تواند منجر به صرفه‌جویی
در هزینه و کاهش اندازه تابلو فرمان شما شود.
عملکرد Earthquake
در صورت فعال بودن سنسور زلزله، آسانسور در صورت وقوع زلزله به طبقه تعیین‌شده می‌رود.
عملکرد UPS
این قابلیت به اشتولز (STOLZ) اجازه می‌دهد در صورت قطع برق،
با تشخیص جهت بهینه حرکت کابین و با صرف حداقل میزان انرژی، عملیات تخلیه اضطراری را اجرا کند.
عملکرد Fire and Firefighter
در زمان وقوع آتش‌سوزی، کابین به طبقه تعیین شده می‌رود،
در آنجا متوقف می‌شود و منتظر عملیات بعدی می‌ماند.
قابلیت Park Zone
این قابلیت به شما اجازه می‌دهد در ساعت‌های مختلف، طبقات Park
متفاوتی را برای آسانسور تعریف کنید.
Running Time Control
قابلیت قفل آسانسور
قابلیت غیرفعال کردن طبقات خاص (و در جهت خاص)
قابلیت اتصال سنسور حرارتی موتور
مدل
7.5 kW | 11 kW | 15 kW
ولتاژ نامی
AC 3 Phase, 380 V
فرکانس نامی
50 Hz / 60 Hz
نوسان مجاز ولتاژ
±16% (320 V – 440 V)
جریان ورودی
20 A | 29 A | 39 A
توان ورودی
19.2 kVA | 28.4 kVA | 37.5 kVA
خروجی
AC 3-Phase
نوع موتور
Asynchronous, PM Synchronous
ظرفیت خروجی نامی
13.7 kVA | 18.3 kVA | 24 kVA
توان نامی موتور
7.5 kW | 11 kW | 15 kW
جریان نامی موتور
18 A | 24 A | 32 A
محدوده فرکانس خروجی (Hz)
0 – 500 Hz
ظرفیت اضافه بار
150% of rated output current for 60 s
حداکثر تعداد جفت‌قطب‌ها
50 Pole pairs
حداکثر ولتاژ خروجی (V)
AC 3 Phase, 440 V
(Proportional to input voltage)
حداکثر جریان خروجی (A) (3s>)
32 A | 44 A | 58 A
نوع انکودر
5 V TTL, 10–30 V HTL, SinCos, EnDat
چرخه کاری در جریان نامی با فرکانس حامل 8 کیلوهرتز
60%
فرکانس حامل (KHz)
3 – 10 kHz
حداقل سطح مقطع کابل (ورودی/خروجی)
6/4 mm²
مدل
7.5 kW | 11 kW | 15 kW
مقاومت ترمز داخلی
50 Ω, 3000 W | 40 Ω, 300 W | 30 Ω, 3000 W
UPS و باتری
1.2 KVA, 2*(12 V–7Ah)
ولتاژ مدار ایمنی
110 VAC
ولتاژ تغذیه کنترلر
24 VDC
پروتکل ارتباطی
CANBUS, MODBUS
ترمینال‌ها
7 Programmable Digital Inputs,
3 Programmable Digital Outputs,
3 Programmable Relays
محیط استفاده
Indoors
دمای محیط
-10°C to +50°C
رطوبت محیط
95 RH% or less
دمای انبارش
-20 to +60°C
ارتفاع نصب
Up to 1000 meters without derating,
Up to 3000m with output current and voltage derating
لرزش / شوک
10 to 20 Hz: 9.8 m/s²
20 to 55 Hz: 5.9 m/s²
طراحی حفاظتی
IP20 enclosure

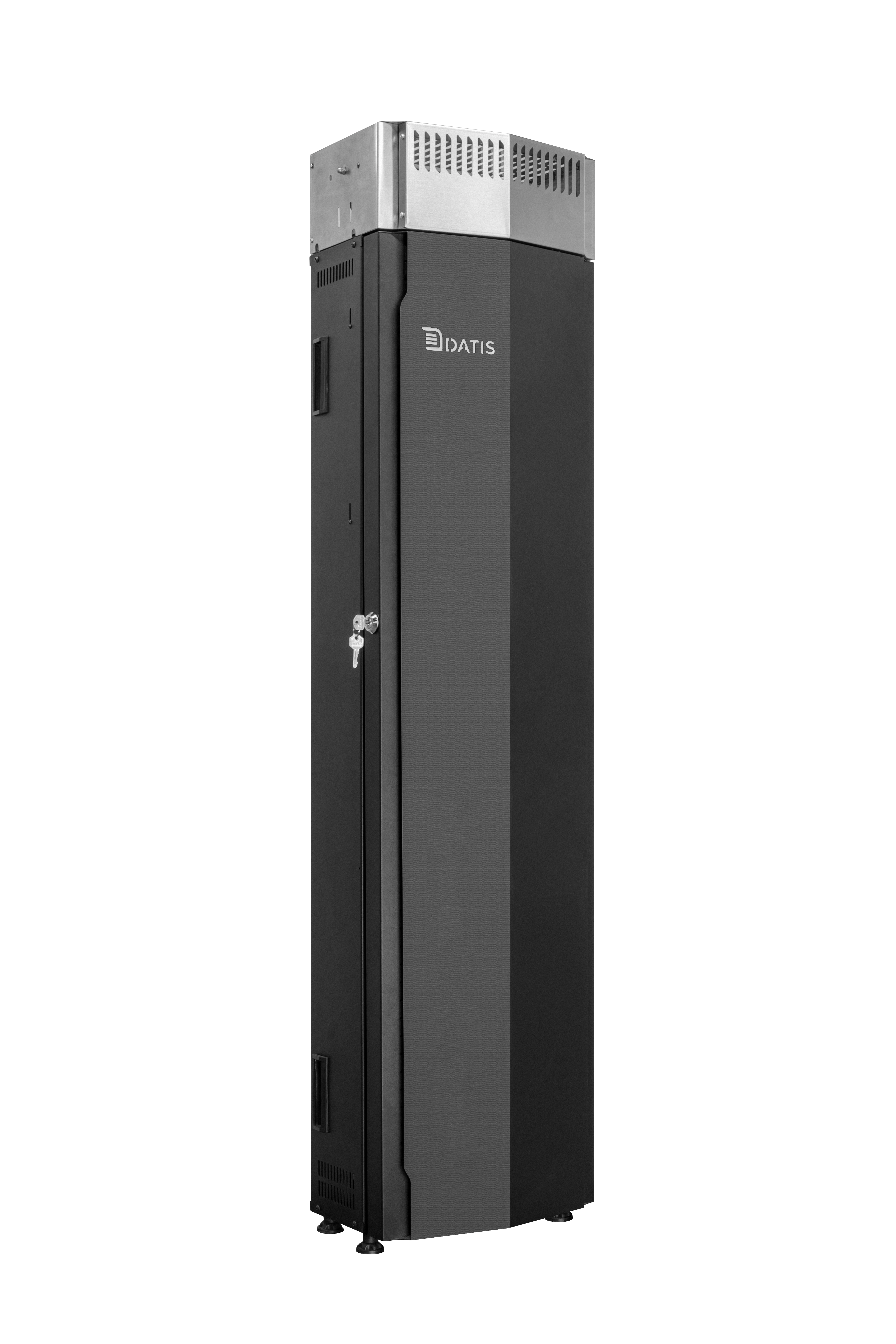

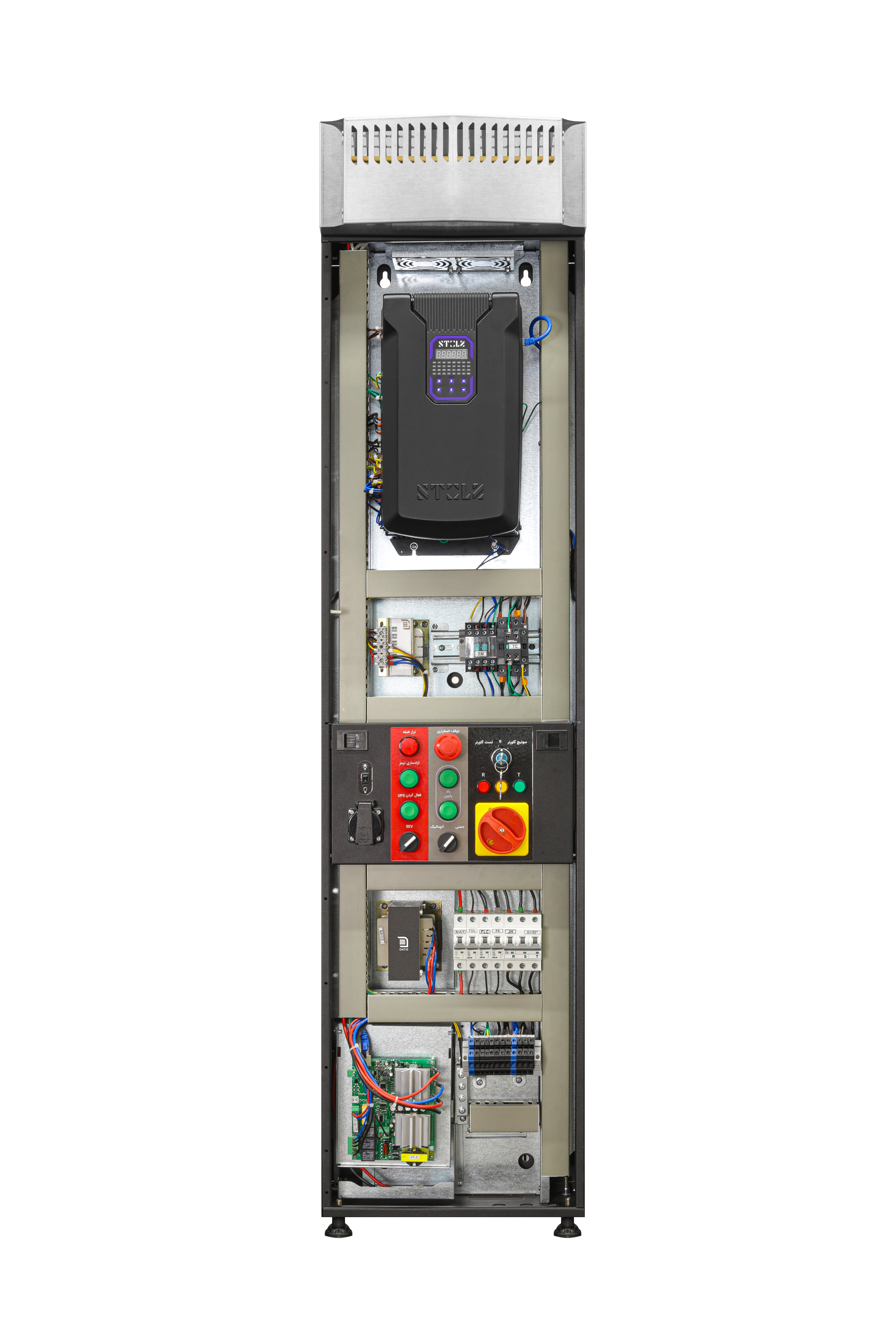

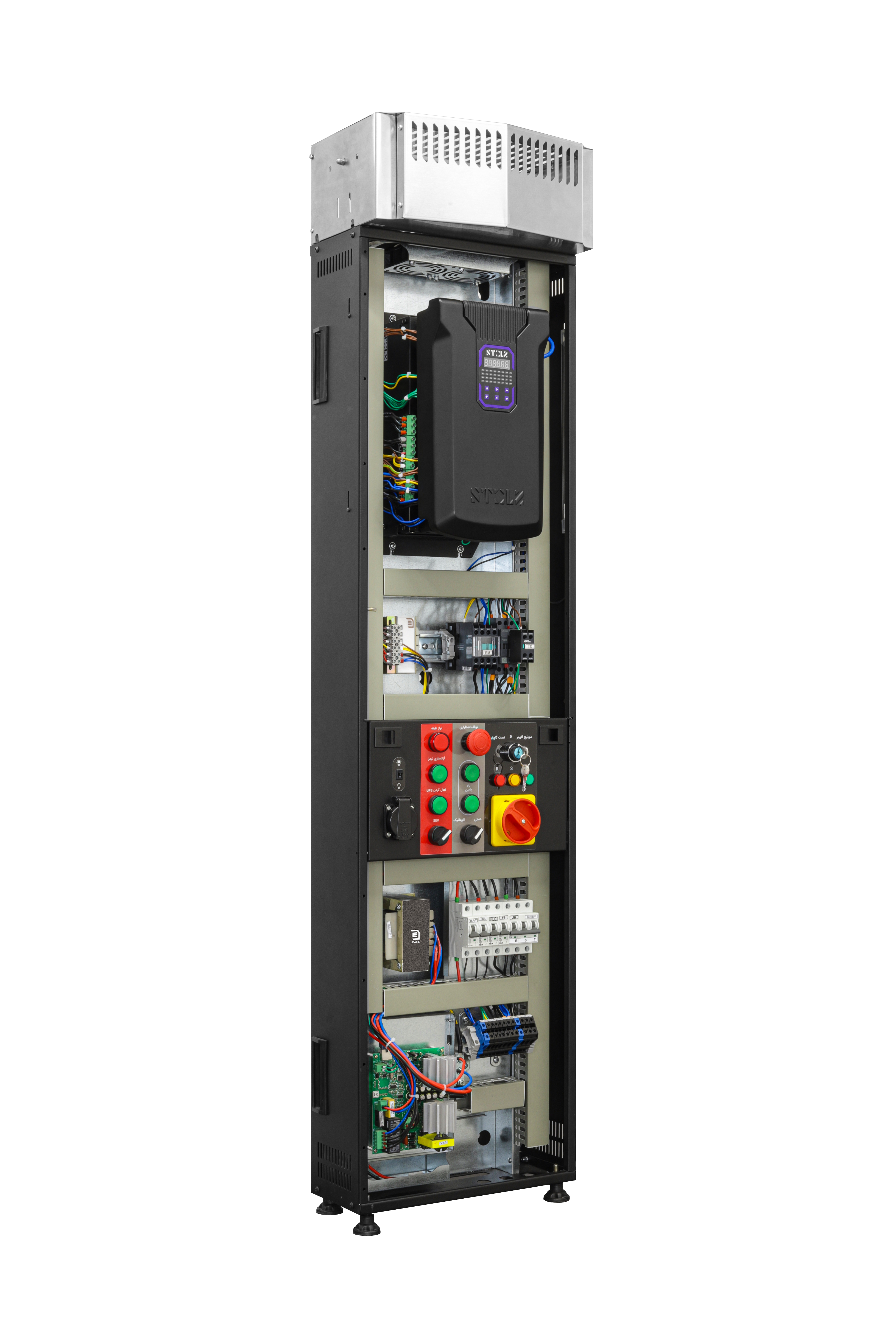

تابلو فرمان داتیس مجهز به سیستم یونیفاید کنترل اشتولز
